VTZ242

Потужність	Q5 872 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Сравнить

Категорії: Danfoss Maneurop, VTZ, Холодильні компресори

Холодильний компресор VTZ242 – це пристрій для забезпечення роботи комерційних і промислових систем, що виробляють холод. Воно може працювати з холодильними холодоагентом R404A/R507. Холодильний компресор VTZ242 поставляється в готовому для використання вигляді, заправленим поліефірним мастилом і сухим азотом.

Характеристики пристрою:

потік – 42,09 кубічних метрів на годину;
кількість циліндрів – 4;
маса – 67 кг

Холодильний компресор VTZ242 випускається датським виробником Данфосс. Компанія є міжнародним концерном, що розташовує 53 фабриками в 21 країні світу. Продукція відрізняється екологічністю і енергоефективністю, випускається при точному дотриманні існуючих стандартів і вимог. Данфосс має сертифікатами ISO 9000 та ISO 9001, виданими Міжнародною Організацією Нормалізації. Інженери підприємства застосовують новітні технології і розробки.

Технічні дані

Кількість циліндрів:	4
Робочий об’єм циліндра [m3/h]:	42,09
Робочий об’єм циліндра при мін. обертах [m3/h]:	24,67
Робочий об’єм циліндра при макс. обертах [m3/h]:	72,56
Об’єм циліндра [см3]:	241,87
Количесиво обертів [1/min]:	1800 – 5400
Маса [kg]:	67
Наповнення маслом [dm3]:	3,9
Тип масла:	POE
Тип грілки картера:	PTC
Макс.тиск испыт. – низька/висока сторона:	25/30
Макс. Кількість стартів без софтстарта [1/h]:	12
Хладагент:	404A/R507, R407C

Приєднання

Міліметри (мм)	Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування):	1 3/4″
Під’єднання вентиля Rotolock (нагнітання):	1 1/4″

Діапазон роботи

CE	+
UL	+

Продуктивність

Потужність [W] для частоти 85Hz (5100 об/хв)

tc te	-30	-25	-20	-15	-10	-5	0	5
20	14 946	20 546	27 654	36 469	47 190	60 016	75 147	92 782
25	13 332	18 491	25 029	33 143	43 035	902 54	68 944	85 361
30	11 836	16 576	22 564	30 000	39 083	50 012	62 987	78 206
35	10 434	14 775	20 235	27 014	35 309	45 321	57 249	71 291
40	9 098	13 062	18 015	24 157	31 686	40 802	704 51	64 591
45	7 803	11 411	15 878	21 403	28 187	36 428	46 326	58 078
50	6 523	9 795	13 797	18 728	24 787	32 174	41 088	51 728
55	–	8 189	11 747	16 104	21 460	28 014	35 965	45 513
60	–	–	9 701	13 505	18 179	23 922	30 931	39 407

Споживання потужності [kW] для частоти 85Hz (5100 об/хв)

tc te	-30	-25	-20	-15	-10	-5	0	5
20	9 707	11 091	12 417	13 621	14 643	15 420	15 892	15 997
25	9 904	11 417	12 919	14 347	15 640	16 737	17 575	18 094
30	10 046	11 665	13 319	14 947	16 488	17 879	19 061	19 970
35	10 148	11 848	13 631	15 436	17 201	18 864	20 364	21 640
40	10 226	11 983	13 871	15 829	17 794	19 705	21 500	23 119
45	10 293	12 084	14 054	16 140	18 282	20 417	22 484	24 422
50	10 365	12 166	14 194	16 385	18 680	21 015	23 330	25 563
55	–	12 244	14 306	16 579	19 003	21 515	24 054	26 559
60	–	–	14 405	16 736	19 265	21 930	24 670	27 423

Потужність [W] для частоти 60Hz (3600 об/хв)

tc te	-30	-25	-20	-15	-10	-5	0	5
20	10 978	14 991	20 025	26 198	33 629	42 436	52 740	64 657
25	9 974	13 742	18 446	24 205	31 138	39 363	48 999	60 166
30	8 984	12 505	16 877	22 220	28 653	36 293	45 261	55 674
35	8 002	11 273	15 312	20 237	26 168	33 222	41 519	51 177
40	7 021	10 041	13 745	18 251	23 677	30 143	37 767	46 668
45	6 036	8 803	12 169	16 253	21 174	27 050	33 999	42 141
50	5 040	7 552	10 579	14 240	18 652	23 936	30 209	37 590
55	–	6 283	8 969	12 204	16 106	20 796	26 390	33 009
60	–	–	7 331	10 139	13 530	17 623	22 537	28 391

Потужність [W] для частоти 35Hz (2100 об/хв)

tc te	-30	-25	-20	-15	-10	-5	0	5
20	6 277	8 583	11 453	14 947	19 128	24 055	29 792	36 398
25	5 671	7 846	10 540	13 815	17 732	22 353	27 738	33 950
30	5 065	7 102	9 614	12 663	16 311	20 618	25 646	31 457
35	4 460	6 353	8 677	11 494	14 866	18 854	23 518	28 921
40	3 860	5 601	7 731	10 310	13 400	17 061	21 356	26 345
45	3 265	4 850	6 779	9 113	11 915	15 244	19 163	23 732
50	2 680	4 101	5 823	7 907	10 413	13 404	16 940	21 083
55	–	3 357	4 865	6 691	8 897	11 542	14 690	18 400
60	–	–	3 908	5 471	7 369	9 663	12 415	15 686

Робочі умови: перегрів на всмоктуванні: 10 K, охолодження: 0 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

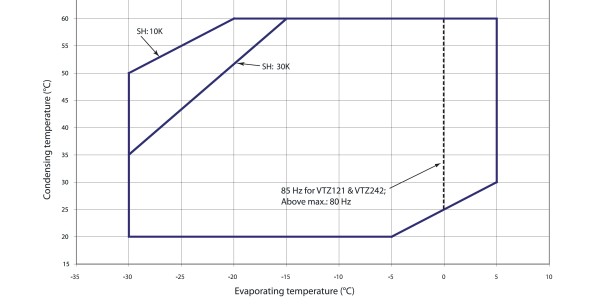

Діапазон застосування

vtz1 - VTZ242

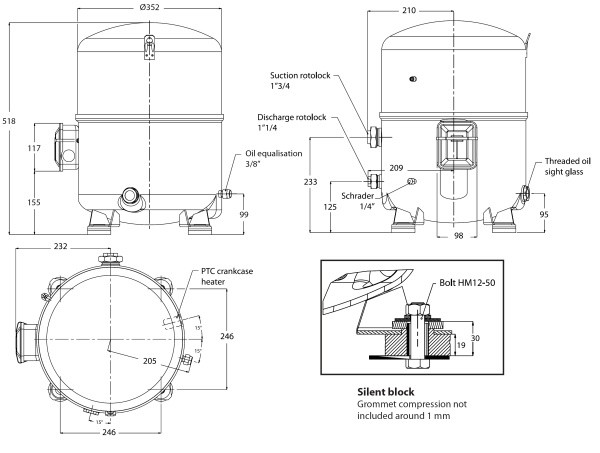

Розмір

vtz3 - VTZ242

Специфікація

Трифазне електропостачання

Електричні характеристики

Код живлення мотора:	G
Пусковий струм [A]:	218
MMT [A]:	53,1
LRA [A]:	42,5
Опір RW:	0,186
Опір RT:	0,37

Схема з’єднань

vtz1 3 - VTZ242

Технічні публікації та відео

Дані перетворювача

Модель:	CD-302 22K
Потужність перетворювача:	22 kW
Клас IP:	IP21/IP55

vtz1 4 - VTZ242

380-480V
A	650 mm
a	624 mm
B	242 mm
b	210 mm
C	260 mm
c	260 mm
