VLT Micro Drive FC-103

Виробник
PDF	Завантажити

КУПИТЬ

В обране

Сравнить

Категорії: Перетворювач частоти, Холодильна автоматика

Перетворювач частоти VLT Micro Drive FC-103 – це пристрій, що забезпечує автоматизацію, підвищує енергоефективність і продуктивність всіх холодильних систем відповідного класу. Пристрій має близько ста параметрів роботи, що дає можливість пристосувати його для роботи з широким спектром обладнання.

До переваг відносять:

зручний і простий монтаж;
легке підключення та налаштування;
нескладне управління;
компактні розміри.

Перетворювач частоти VLT Micro Drive FC-103 характеризується підвищеною міцністю, стійкістю до проявів зовнішнього середовища. У нього є багатоцільовий привід, векторне керування, а також вбудовані логічні контролери. Пристрій здатний витримати протягом хвилини навіть 150%-шу перевантаження. У ньому також передбачено фільтр високочастотних перешкод і можливість автоматичної настройки під певні двигуни і норми електроспоживання.

Потужність 1,1 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F7998	3	IP20	базою. А2	немає	опції	баз.
134F7359	3	IP20	пол. А1/B	немає	опції	баз.
134F8687	3	IP20	базою. А2	немає	опції	баз.
134F8686	3	IP20	пол. А1/B	немає	опції	баз.
134F8689	3	IP55	базою. А2	немає	опції	баз.
134F8691	3	IP55	пол. А1/B	немає	опції	баз.
134F8693	3	IP55	базою. А2	немає	опції	баз.
134F8692	3	IP55	пол. А1/B	немає	опції	баз.

Потужність 1,5 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8699	4,1	IP20	базою. А2	немає	опції	баз.
134F8700	4,1	IP20	пол. А1/B	немає	опції	баз.
134F8702	4,1	IP20	базою. А2	немає	опції	баз.
134F8701	4,1	IP20	пол. А1/B	немає	опції	баз.
134F8703	4,1	IP55	базою. А2	немає	опції	баз.
134F8704	4,1	IP55	пол. А1/B	немає	опції	баз.
134F8706	4,1	IP55	базою. А2	немає	опції	баз.
134F8705	4,1	IP55	пол. А1/B	немає	опції	баз.

Потужність 2,2 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8707	5,6	IP20	базою. А2	немає	опції	баз.
134F8708	5,6	IP20	пол. А1/B	немає	опції	баз.
134F8710	5,6	IP20	базою. А2	немає	опції	баз.
134F8709	5,6	IP20	пол. А1/B	немає	опції	баз.
134F8711	5,6	IP55	базою. А2	немає	опції	баз.
134F8712	5,6	IP55	пол. А1/B	немає	опції	баз.
134F8714	5,6	IP55	базою. А2	немає	опції	баз.
134F8713	5,6	IP55	пол. А1/B	немає	опції	баз.

Потужність 3 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8715	7,2	IP20	базою. А2	немає	опції	баз.
134F8716	7,2	IP20	пол. А1/B	немає	опції	баз.
134F8718	7,2	IP20	базою. А2	немає	опції	баз.
134F8717	7,2	IP20	пол. А1/B	немає	опції	баз.
134F8719	7,2	IP55	базою. А2	немає	опції	баз.
134F8720	7,2	IP55	пол. А1/B	немає	опції	баз.
134F8722	7,2	IP55	базою. А2	немає	опції	баз.
134F8721	7,2	IP55	пол. А1/B	немає	опції	баз.

Потужність 4 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8723	10	IP20	базою. А2	немає	опції	баз.
134F8724	10	IP20	пол. А1/B	немає	опції	баз.
134F8726	10	IP20	базою. А2	немає	опції	баз.
134F8725	10	IP20	пол. А1/B	немає	опції	баз.
134F8727	10	IP55	базою. А2	немає	опції	баз.
134F8728	10	IP55	пол. А1/B	немає	опції	баз.
134F8730	10	IP55	базою. А2	немає	опції	баз.
134F8729	10	IP55	пол. А1/B	немає	опції	баз.

Потужність 5,5 кВт

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8731	13	IP20	базою. А2	немає	опції	баз.
134F8732	13	IP20	пол. А1/B	немає	опції	баз.
134F8734	13	IP20	базою. А2	немає	опції	баз.
134F8733	13	IP20	пол. А1/B	немає	опції	баз.
134F8735	13	IP55	базою. А2	немає	опції	баз.
134F8736	13	IP55	пол. А1/B	немає	опції	баз.
134F8738	13	IP55	базою. А2	немає	опції	баз.
134F8737	13	IP55	пол. А1/B	немає	опції	баз.

Потужність 7,5 кВт

Продуктивність

Артикул ПЧ Danfoss для замовлення	Струм, А	IP	Фільтр	Панель	Гальмівний. транз.	Покриття плат
134F8739	16	IP20	базою. А2	немає	опції	баз.
134F8740	16	IP20	пол. А1/B	немає	опції	баз.
134F8742	16	IP20	базою. А2	немає	опції	баз.
134F8741	16	IP20	пол. А1/B	немає	опції	баз.
134F8743	16	IP55	базою. А2	немає

Модель перетворювача частоти VLT Micro Drive FC-103 Danfoss	Напруга живлення, В	Кількість фаз	Потужність, кВт
FC-103P1K1	220	3	1.1
FC-103P1K5	220	3	1.5
FC-103P2K2	220	3	2.2
FC-103P3K0	220	3	3
FC-103P3K7	220	3	3.7
FC-103P5K5	220	3	5.5
FC-103P7K5	220	3	7.5
FC-103P11K	220	3	11
FC-103P15K	220	3	15
FC-103P18K	220	3	18.5
FC-103P22K	220	3	22
FC-103P30K	220	3	30
FC-103P37K	220	3	37
FC-103P45K	220	3	45
FC-103P1K1	380	3	1.1
FC-103P1K5	380	3	1.5
FC-103P2K2	380	3	2.2
FC-103P3K0	380	3	3
FC-103P3K7	380	3	4
FC-103P5K5	380	3	5.5
FC-103P7K5	380	3	7.5
FC-103P11K	380	3	11
FC-103P15K	380	3	15
FC-103P18K	380	3	18.5
FC-103P22K	380	3	22
FC-103P30K	380	3	30
FC-103P37K	380	3	37
FC-103P45K	380	3	45
FC-103P55K	380	3	55
FC-103P75K	380	3	75
FC-103P90K	380	3	90
FC-103N110	380	3	110
FC-103N132	380	3	132
FC-103N160	380	3	160
FC-103N200	380	3	200
FC-103N250	380	3	250
FC-103N315	380	3	315

Специфікація

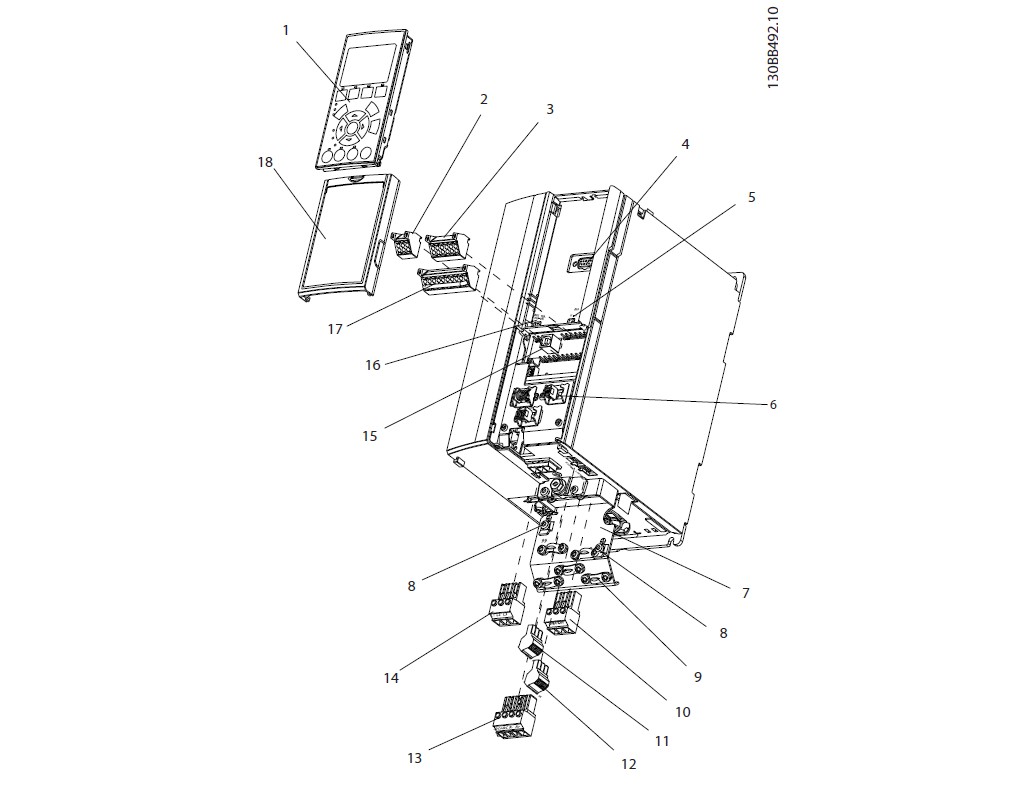

Покомпонентне зображення, корпус типу A, IP20

fc103 2 - VLT Micro Drive FC-103

1	Панель місцевого управління (LCP)	10	Вихідні клеми двигуна 96 (U), 97 (V), 98 (W)
2	Роз’єм шини послідовної зв’язку RS-485 (+68, -69)	11	Реле 2 (04, 05, 06)
3	Роз’єм аналогового входу/виходу	12	Реле 1 (01, 02, 03)
4	Роз’єм входу LCP	13	–
5	Аналогові вимикачі (A53), (A54)	14	Вхідні клеми мережі живлення 91 (L1), 92 (L2), 93 (L3)
6	Роз’єм екрану кабелю	15	USB-роз’єм
7	Розв’язуюча панель	16	Клемний перемикач шини послідовної зв’язку
8	Заземлювальний затискач (захисне заземлення)	17	Цифрові входи і виходи і джерело живлення 24 В
9	Заземлювальний затискач екранованого кабелю і розвантаження натягу	18	Кришка

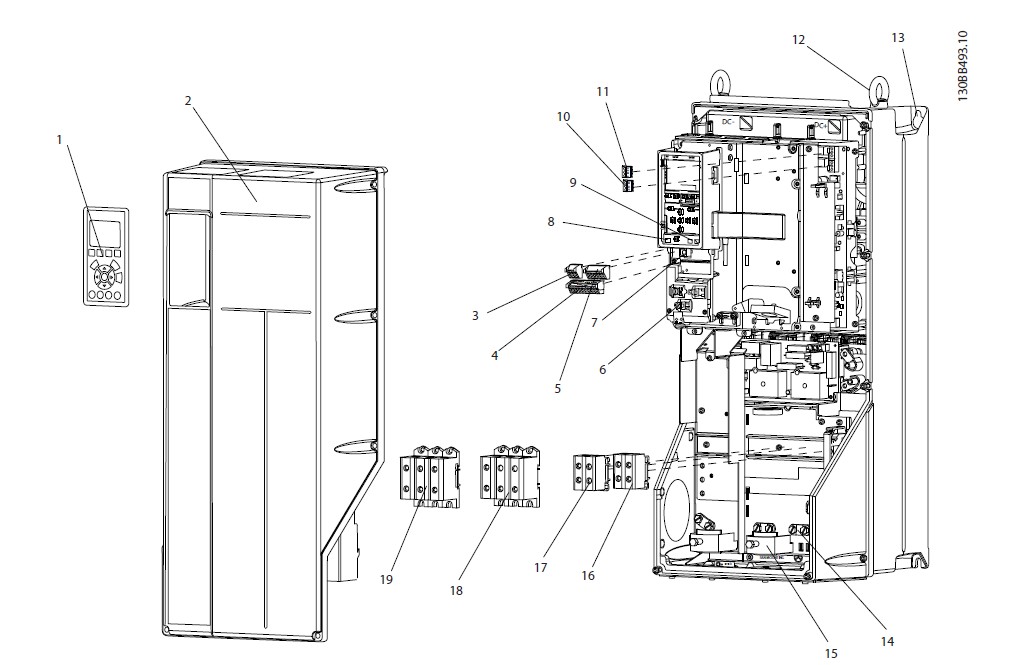

Покомпонентне зображення, типи корпусів B і C, IP55 і IP66

fc103 3 - VLT Micro Drive FC-103

1	Панель місцевого управління (LCP)	11	Реле 2 (04, 05, 06)
2	Кришка	12	Транспортне кільце
3	Роз’єм шини послідовної зв’язку RS-485	13	Монтажний отвір
4	Цифрові входи і виходи і джерело живлення 24 В	14	Заземлювальний затискач (захисне заземлення)
5	Роз’єм аналогового входу/виходу	15	Роз’єм екрану кабелю
6	Роз’єм екрану кабелю	16	–
7	USB-роз’єм	17	–
8	Клемний перемикач послідовної шини зв’язку	18	Вихідні клеми двигуна 96 (U), 97 (V), 98 (W)
9	Аналогові вимикачі (A53), (A54)	19	Вхідні клеми мережі живлення 91 (L1), 92 (L2), 93 (L3)
10	Реле 1 (01, 02, 03)
