Терморегулювальні клапани T2/TE2 призначаються для регулювання кількості холодильного агента, що надходить у випарник, в залежності від перегріву на виході. Вони подають рідину у сухі випарники, в яких перегрів знаходиться в прямо пропорційній залежності від масштабу теплового навантаження.

Терморегулювальні клапани T2/TE2 мають наступні переваги:

Великий діапазон температурних режимів. Їх застосовують не тільки в холодильному обладнанні, але і в системах кондиціонування.
Термобаллон випускається з нержавіючої сталі.
Максимальний тиск становить 34 бар.

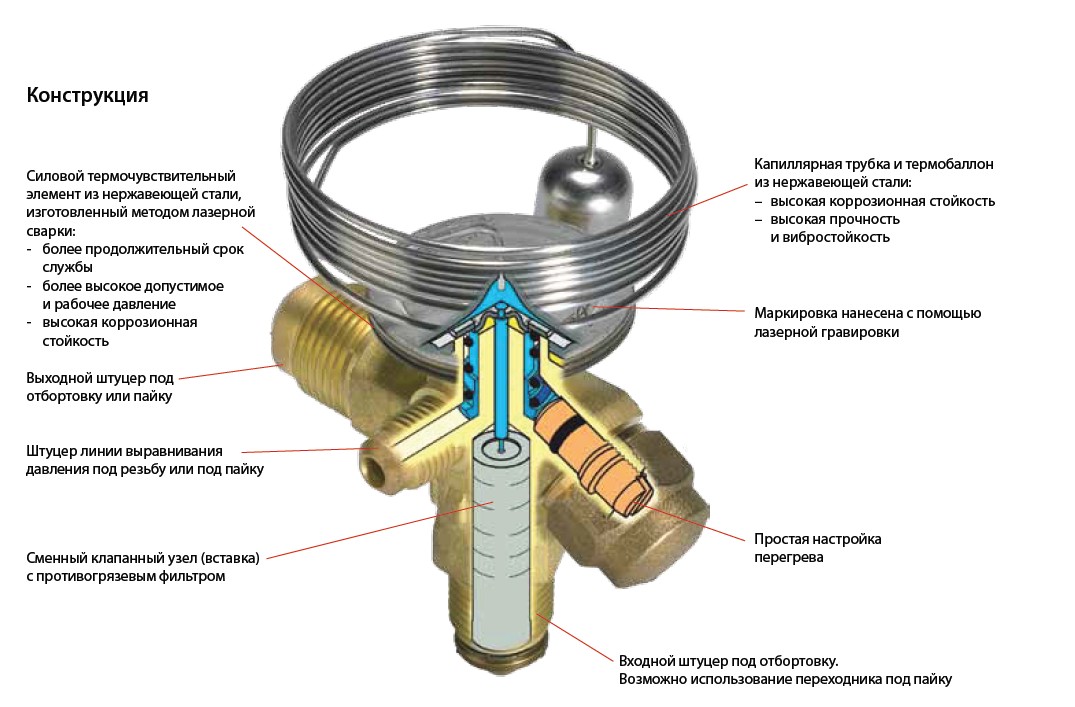

Терморегулювальні клапани T2/TE2 складаються з термочутливих елементів і клапанного вузла. Комплектація може включати накидні гайки. З використанням перехідника споживач отримує можливість замінювати клапанний вузол і чистити сітчастий фільтр.

Продукція випускається датським виробником, фірмою Данфосс, при повному дотриманні норм і регламенту. Терморегулювальні клапани T2/TE2 володіють всіма необхідними сертифікатами допуску до використання на холодильному устаткуванні.

Технічні характеристики

Корпус клапана з термочутливим елементом, термобаллоном,
хомутом кріплення термобалона, без клапанного вузла, фільтра і гайок Штуцери під відбортовку × під відбортовку

Хладагент	Тип клапана	Вирівнююча лінія під відбортовку	Капілярна трубка, м	Штуцери		Кодовий номер1
				Вхідний×Вихідний		Діапазон N від -40 до +10 °С		Діапазон NM від -40 до -5°C	Діапазон NL від -40 до -15°C	Діапазон B від -60 до -25°C
				дюйм×дюйм	мм×мм	Без МДР	МДР +15°C	МДР 0°C	МДР -10°C	Без МДР	МДР -20°C
R22/R407C	TX 2	–	1,5	3/8 × 1/2	10 × 12	068Z3206	068Z3208	068Z3224	068Z3226	068Z3207	068Z3228
R22/R407C	TEX 2	1/4 “	1,5	3/8 × 1/2	10 × 12	068Z3209	068Z3211	068Z3225	068Z3227	068Z3210	068Z3229
R407C	TZ 2	–	1,5	3/8 × 1/2	10 × 12	068Z3496	068Z3516	–	–	–	–
R407C	TEZ 2	1/4 “	1,5	3/8 × 1/2	10 × 12	068Z3501	068Z3517	–	–	–	–
R134a	TN 2	–	1,5	3/8 × 1/2	10 × 12	068Z3346	068Z3347	068Z3393	068Z3369	–	–
R134a	TEN 2	1/4 “	1,5	3/8 × 1/2	10 × 12	068Z3348	068Z3349	068Z3392	068Z3370	–	–
R404A/R507	TS 2	–	1,5	3/8 × 1/2	10 × 12	068Z3400	068Z3402	068Z3406	068Z3408	068Z3401	068Z3410
R404A/R507	TES 2	1/4 “	1,5	3/8 × 1/2	10 × 12	068Z3403	068Z3405	068Z3407	068Z3409	068Z3404	068Z3411

Корпус клапана з термочутливим елементом, термобаллоном,
хомутом кріплення термобалона, без клапанного вузла, фільтра і гайок Штуцери під відбортовку × під пайку

Хладагент	Тип клапана	Вирівнююча лінія під відбортовку	Капілярна трубка, м	Штуцери		Кодовий номер1
				Штуцери		Діапазон N від -40 до +10 °С		Діапазон NL від -40 до -15°C	Діапазон B від -60 до -25°C
				Вхідний під відбортовку	Вихідний під пайку	Без МДР	МДР +15°C	МДР -10°C	Без МДР	МДР -20°C
R22/R407C	TX 2	–	1,5	3/8 “	1/2 “	068Z3281	068Z3287	–	068Z3357	–
	TX 2	–	1,5	10 мм	12 мм	068Z3302	068Z3308	–	068Z3361	–
	TEX 2	1/4 “	1,5	3/8 “	1/2 “	068Z3284	068Z3290		068Z3359	–
	TEX 2	6 мм	1,5	10 мм	12 мм	068Z3305	068Z3311	068Z3367	068Z3363	068Z3277
R407C	TZ 2	–	1,5	3/8 “	1/2 “	–	068Z3329	–	–	–
	TZ 2	–	1,5	10 мм	12 мм	068Z3502	068Z3514	–	–	–
	TEZ 2	1/4 “	1,5	3/8 “	1/2 “	068Z3446	068Z3447	–	–	–
	TEZ 2	6 мм	1,5	10 мм	12 мм	068Z3503	068Z3515	–	–	–
R134a	TN 2	–	1,5	3/8 “	1/2 “	068Z3383	068Z3387	–	–	–
	TN 2	–	1,5	10 мм	12 мм	068Z3384	068Z3388	–	–	–
	TEN 2	1/4 “	1,5	3/8 “	1/2 “	068Z3385	068Z3389	–	–	–
	TEN 2	6 мм	1,5	10 мм	12 мм	068Z3386	068Z3390	–	–	–
R404A/R507	TS 2	–	1,5	3/8 “	1/2 “	068Z3414	068Z3416	068Z3429	068Z3418	068Z3420
	TS 2	–	1,5	10 мм	12 мм	068Z3435	068Z3423	068Z3436	068Z3425	068Z3427
	TES 2	1/4 “	1,5	3/8 “	1/2 “	068Z3415	068Z3417	068Z3430	068Z3419	068Z3421
	TES 2	6 мм	1,5	10 мм	12 мм	068Z3422	068Z3424	068Z3437	068Z3426	068Z3428

1) Для систем, що працюють на холодоагенті R407C, необхідно використовувати клапани, призначені тільки для R407C

Клапанний вузол

Номер клапанного вузла	R134a		R404A		R407C		R22		Кодовий номер1
Номер клапанного вузла	кВт	тонни охо.	кВт	тонни охо.	кВт	тонни охо.	кВт	тонни охо.	Для вхідного штуцера під отбортовку2	Для використання з перехідником під пайку2
T2 Orif. 0X	0,68	0,19	0,64	0,18	0,92	0,26	0,9	0,25	068-2002	068-2089
T2 Orif. 00	1,2	0,34	1,3	0,37	1,8	0,51	1,8	0,51	068-2003	068-2090
T2 Orif. 01	2,1	0,59	2,6	0,75	3,5	1	3,5	0,99	068-2010	068-2091
T2 Orif. 02	2,5	0,73	3,7	1,1	4,8	1,4	4,7	1,3	068-2015	068-2092
T2 Orif. 03	4,3	1,2	6,3	1,8	8,1	2,3	8	2,3	068-2006	068-2093
T2 Orif. 04	6,4	1,8	9,9	2,8	12,4	3,5	12,1	3,5	068-2007	068-2094
T2 Orif. 05	8,4	2,3	13	3,7	16,5	4,7	16,7	4,8	068-2008	068-2095
T2 Orif. 06	10,1	2,9	15,5	4,4	19,7	5,6	19,7	5,6	068-2009	068-2096

Номінальна холодопродуктивність клапана визначено при температурі кипіння холодоагенту te = +4,4 °C для діапазону N, температурі конденсації tc = +38 °C і температурі перед клапаном tl = +37 °C.

1) Позиції з кодовими номерами, зазначеними жирним шрифтом, що знаходяться на складі і можуть бути поставлені в короткий час

2) З фільтром

te1 5 - T2/TE2

Продуктивність

Холодопродуктивність, кВт, для діапазону регулювання N від -40 до +10 °C. Загальний перегрів sh = 4,4 K

Тип клапана/Клапанний вузол	Температура конденсації, °C	Холодопродуктивність, кВт
		Температура кипіння, °С
		-30	-10	-5	0	5
T2 / 0X	25	0,54	0,62	0,62	0,61	0,58
T2 / 00		0,67	0,95	1	1	1
T2 / 01		0,92	1,5	1,6	1,7	1,8
T2 / 02		1	1,7	1,9	2,1	2,2
T2 / 03		1,7	2,9	3,2	3,5	3,7
T2 / 04		2,5	4,2	4,7	5,2	5,5
T2 / 05		3,3	5,6	6,2	6,8	7,3
T2 / 06		3,9	6,7	7,5	8,2	8,7
T2 / 0X	35	0,57	0,67	0,68	0,69	0,68
T2 / 00		0,69	1	1,1	1,2	1,2
T2 / 01		0,96	1,6	1,8	2	2,1
T2 / 02		1,1	1,9	2,1	2,4	2,6
T2 / 03		1,8	3,1	3,5	4	4,4
T2 / 04		2,6	4,6	5,2	5,9	6,5
T2 / 05		3,5	6,1	6,9	7,7	8,6
T2 / 06		4,1	7,2	8,2	9,2	10,2
T2 / 0X	45	0,57	0,69	0,71	0,73	0,74
T2 / 00		0,7	1,1	1,2	1,3	1,3
T2 / 01		0,97	1,7	1,9	2,1	2,3
T2 / 02		1,1	1,9	2,2	2,5	2,8
T2 / 03		1,8	3,3	3,7	4,2	4,7
T2 / 04		2,7	4,8	5,5	6,2	7,1
T2 / 05		3,6	6,3	7,2	8,2	9,3
T2 / 06		4,2	7,5	8,6	9,8	11,1
