SZ380

Потужність	Q89 627 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Порівняти

Категорії: Danfoss scroll, SZ, Холодильні компресори

Холодильний компресор SZ380 – це пристрій герметичного спірального типу. Обладнання поставляється в робочому стані. Для початку експлуатації його досить просто підключити до системи.

Холодильний компресор SZ380 випущений датським виробником, фірмою Данфосс. Підприємство є міжнародним концерном, має 53 фабрики на всіх континентах, застосовує власні розробки і результати досліджень. Продукція виконана у відповідності з вимогами з якості та надійності, про що свідчать сертифікати ISO 9000 та ISO 9001, видані Міжнародною Організацією Нормалізації.

Технічні дані

Об’ємна продуктивність [m3/h]:	92,4
Робочий об’єм [cm3/rev]:	531,2
Количесиво обертів [1/min]:	2900
Маса [kg]:	158
Наповнення маслом [dm3]:	8,4
Тип масла:	160SZ
Макс. тиск испыт. – низька/висока сторона:	25/32
Макс. кількість стартів без софтстарта [1/h]:	12
Макс. заповнення системи холодоагентом [dm3]:	20
Хладагент:	R407C, R134a

Приєднання

	Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування):	–
Під’єднання вентиля Rotolock (нагнітання):	–
Трубне під’єднання на всмоктуванні (пайка):	2 1/8″
Трубне під’єднання на нагнітанні (пайка):	1 3/8″

Діапазон роботи

CCC	–
CE	+
UL	+

Продуктивність

Потужність [Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	40 505	49 857	60 957	74 036	89 325	107 055	127 457	150 763
35	38 484	47 540	58 259	70 872	85 611	102 705	122 387	144 887
40	36 309	45 027	55 324	431 67	81 578	97 997	116 918	138 572
45	34 003	42 344	52 178	63 738	77 253	92 955	111 074	131 842
50	31 591	39 514	48 846	59 817	72 659	87 603	104 880	124 721
55	–	36 563	45 350	55 693	67 822	81 968	98 362	117 235
60	–	–	41 718	51 391	62 766	76 073	91 543	109 407
65	–	–	–	–	57 515	69 942	84 448	101 263

Споживання потужності [кВт]

tc te	-20	-15	-10	-5	0	5	10	15
30	15 398	15 787	16 190	16 602	17 019	17 440	17 859	18 273
35	17 090	17 486	17 902	18 334	18 780	19 235	19 697	20 161
40	18 981	19 372	19 791	20 234	20 698	21 178	21 672	22 176
45	21 121	21 498	21 910	22 354	22 825	23 321	23 837	24 370
50	23 564	23 917	24 312	24 745	25 214	25 714	26 243	26 796
55	–	26 679	27 047	27 461	27 917	28 412	28 942	29 504
60	–	–	30 168	30 552	30 985	31 464	986 31	32 547
65	–	–	–	–	34 471	34 925	35 428	35 978

Струм [A]

tc te	-20	-15	-10	-5	0	5	10	15
30	30.86	31.30	31.73	32.15	32.55	32.94	33.31	33.65
35	32.80	33.30	33.81	34.31	34.80	35.29	35.77	36.24
40	34.97	35.51	36.07	36.63	37.19	37.76	38.33	38.90
45	37.50	38.06	38.64	39.24	39.85	40.48	41.12	41.76
50	40.51	41.06	41.65	42.26	42.90	43.56	44.25	44.94
55	–	44.65	45.22	45.83	46.47	47.15	47.85	48.58
60	–	–	49.48	50.06	50.68	51.35	52.05	52.79
65	–	–	–	–	55.67	56.30	56.98	57.70

Масове протягом [kg/s]

tc te	-20	-15	-10	-5	0	5	10	15
30	790.84	960.23	1 156.46	1 383.25	1 644.32	1 943.36	2 284.09	2 670.22
35	783.87	953.96	1 150.87	1 378.33	1 640.03	1 939.70	2 281.04	2 667.76
40	774.31	944.54	1 141.58	1 369.15	1 630.94	1 930.68	2 272.07	2 658.83
45	762.08	931.90	1 128.51	1 355.62	1 616.95	1 916.21	2 257.10	2 643.33
50	747.08	915.93	1 111.56	1 337.67	1 597.98	1 896.20	2 236.03	2 621.19
55	–	896.56	1 090.65	1 315.20	1 573.94	1 870.56	2 208.77	2 592.30
60	–	–	1 065.69	1 288.13	1 544.73	1 839.20	2 175.25	2 556.59
65	–	–	–	–	1 510.28	1 802.04	2 135.37	2 513.96

C. O. P. [Вт/Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	2.63	3.16	3.77	4.46	5.25	6.14	7.14	8.25
35	2.25	2.72	3.25	3.87	4.56	5.34	6.21	7.19
40	1.91	2.32	2.80	3.33	3.94	4.63	5.39	6.25
45	1.61	1.97	2.38	2.85	3.38	3.99	4.66	5.41
50	1.34	1.65	2.01	2.42	2.88	3.41	4.00	4.65
55	–	1.37	1.68	2.03	2.43	2.89	3.40	3.97
60	–	–	1.38	1.68	2.03	2.42	2.86	3.36
65	–	–	–	–	1.67	2.00	2.38	2.81

Робочі умови: перегрів на всмоктуванні: 11.1 K, охолодження: 8.3 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

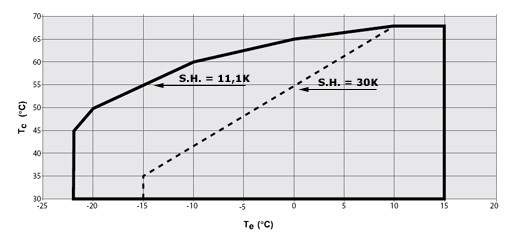

Діапазон застосування

sz4 - SZ380

Розмір

sz2 - SZ380

D	344	mm
H	770	mm
H1	203	mm
H2	695	mm

Специфікація

Електричні характеристики

Пусковий струм [A]:	320
Макс. робочий струм [A]:	72
Опір між фазами [Ω]:	–

Схема з’єднань для систем з відсмоктуванням холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SZ380

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

LLSV: Електромагнітний вентиль рідинний

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники / S: теплове Реле TI

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Схема з’єднань для систем без відсмоктування холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SZ380

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники / S: теплове Реле TI

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Обладнання

снащение

Патрубок зрівнювання масла – соедительная муфта 1/2″
Зовнішній нагрівач – нагрівальний бандаж (Поясковый нагрівач) -Вт-V
Комплект для полегшення пуску – м’який електронний старт –
Акустичний кожух – акустичний кожух № каталогу Данфосс 7755022
Термостатичний захист на нагнітанні – термостатичний захист від підвищення температури нагнітання № каталогу Данфосс 7750009
