SY300

Потужність	Q72 570 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Сравнить

Категорії: Danfoss scroll, SY, Холодильні компресори

Холодильний компресор SY300 – це пристрій герметичного спірального типу. Обладнання поставляється в робочому стані. Для початку експлуатації його досить просто підключити до системи.

Холодильний компресор SY300 випущений датським виробником, фірмою Данфосс. Підприємство є міжнародним концерном, має 53 фабрики на всіх континентах, застосовує власні розробки і результати досліджень. Продукція виконана у відповідності з вимогами з якості та надійності, про що свідчать сертифікати ISO 9000 та ISO 9001, видані Міжнародною Організацією Нормалізації.

Технічні дані

Об’ємна продуктивність [m3/h]:	76,1
Робочий об’єм [cm3/rev]:	437,5
Количесиво обертів [1/min]:	2900
Маса [kg]:	157
Наповнення маслом [dm3]:	8
Тип масла:	320SZ
Макс. тиск испыт. – низька/висока сторона:	25/32
Макс. кількість стартів без софтстарта [1/h]:	12
Макс. заповнення системи холодоагентом [dm3]:	20
Хладагент:	R22

Приєднання

Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування):	2 1/4″
Під’єднання вентиля Rotolock (нагнітання):	1 3/4″
Трубне під’єднання на всмоктуванні (пайка):	1 5/8″
Трубне під’єднання на нагнітанні (пайка):	1 1/8″

Діапазон роботи

CCC	–
CE	+
UL	+

Продуктивність

Потужність [Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	31 527	39 319	48 549	59 382	71 981	86 509	103 131	122 008
35	29 981	37 481	46 359	56 776	68 897	82 885	98 903	117 114
40	28 351	35 533	44 029	54 002	65 617	79 036	94 423	111 941
45	–	33 496	41 582	51 084	62 164	74 986	89 713	106 509
50	–	–	39 040	48 041	58 559	70 756	84 795	100 841
55	–	–	–	44 898	54 825	66 368	79 692	94 959
60	–	–	–	–	50 983	61 845	74 425	88 886
65	–	–	–	–	47 056	57 208	69 015	82 642

Споживання потужності [кВт]

tc te	-20	-15	-10	-5	0	5	10	15
30	12 910	13 150	13 459	13 839	14 294	14 826	15 437	16 132
35	14 234	14 459	14 755	15 123	15 568	16 093	16 699	17 390
40	15 707	15 915	16 195	16 550	16 983	17 498	18 097	18 783
45	–	17 546	17 809	18 149	18 569	19 072	19 661	20 340
50	–	–	19 627	19 950	20 355	20 845	21 423	22 092
55	–	–	–	21 984	22 372	22 846	23 411	24 069
60	–	–	–	–	24 649	25 106	25 656	26 300
65	–	–	–	–	27 218	27 656	28 188	28 817

Струм [A]

tc te	-20	-15	-10	-5	0	5	10	15
30	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00
35	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00
40	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00
45	–	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00
50	–	–	-1.00	-1.00	-1.00	-1.00	-1.00	-1.00
55	–	–	–	-1.00	-1.00	-1.00	-1.00	-1.00
60	–	–	–	–	-1.00	-1.00	-1.00	-1.00
65	–	–	–	–	-1.00	-1.00	-1.00	-1.00

Масове протягом [kg/s]

tc te	-20	-15	-10	-5	0	5	10	15
30	677.66	834.24	1 016.52	1 227.38	1 469.71	1 746.41	2 060.37	2 414.48
35	669.67	825.91	1 007.78	1 218.19	1 460.01	1 736.14	2 049.47	2 402.91
40	659.97	815.30	996.21	1 205.59	1 446.34	1 721.34	2 033.49	2 385.68
45	–	802.58	981.97	1 189.77	1 428.88	1 702.19	2 012.59	2 362.98
50	–	–	965.22	1 170.88	1 407.78	1 678.84	1 986.93	2 334.95
55	–	–	–	1 149.08	1 383.23	1 651.47	1 956.69	2 301.78
60	–	–	–	–	1 355.38	1 620.24	1 922.02	2 263.63
65	–	–	–	–	1 324.41	1 585.32	1 883.11	2 220.66

C. O. P. [Вт/Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	2.44	2.99	3.61	4.29	5.04	5.84	6.68	7.56
35	2.11	2.59	3.14	3.75	4.43	5.15	5.92	6.73
40	1.81	2.23	2.72	3.26	3.86	4.52	5.22	5.96
45	–	1.91	2.33	2.81	3.35	3.93	4.56	5.24
50	–	–	1.99	2.41	2.88	3.39	3.96	4.56
55	–	–	–	2.04	2.45	2.90	3.40	3.95
60	–	–	–	–	2.07	2.46	2.90	3.38
65	–	–	–	–	1.73	2.07	2.45	2.87

Робочі умови: перегрів на всмоктуванні: 10 K, охолодження: 0 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

Діапазон застосування

sm1 - SY300

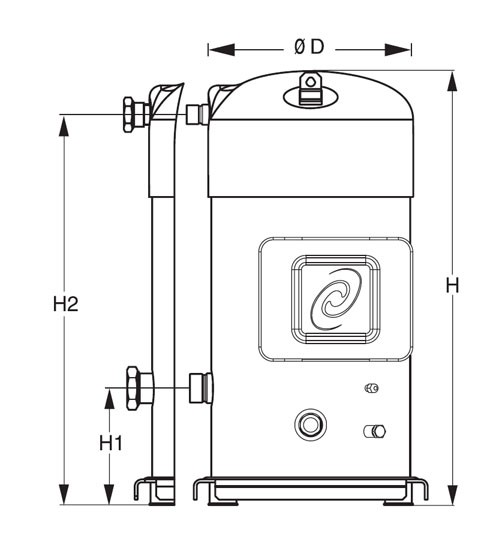

Розмір

sy1 - SY300

D	344	mm
H	740	mm
H1	196	mm
H2	667	mm

Специфікація

Електричні характеристики

Пусковий струм [A]:	270
Макс. робочий струм [A]:	69
Опір між фазами [Ω]:	0,516

Схема з’єднань для систем з відсмоктуванням холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SY300

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

LLSV: Електромагнітний вентиль рідинний

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники / S: теплове Реле TI

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Схема з’єднань для систем без відсмоктування холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SY300

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники / S: теплове Реле TI

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Обладнання

Обладнання

Патрубок зрівнювання масла – соедительная муфта 1/2″
Зовнішній нагрівач – нагрівальний бандаж (Поясковый нагрівач) 130Вт, 230V
Комплект для полегшення пуску – м’який електронний старт MCI 50C
Акустичний кожух – акустичний кожух № каталогу Данфосс 7755016
Термостатичний захист на нагнітанні – термостатичний захист від підвищення температури нагнітання № каталогу Данфосс 7750009
