SM161

Потужність	Q39 020 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Порівняти

Категорії: Danfoss scroll, SM, Холодильні компресори

Холодильний компресор SM161 – це пристрій герметичного спірального типу. Обладнання поставляється в робочому стані. Для початку експлуатації його досить просто підключити до системи.

Холодильний компресор SM161 випущений датським виробником, фірмою Данфосс. Підприємство є міжнародним концерном, має 53 фабрики на всіх континентах, застосовує власні розробки і результати досліджень. Продукція виконана у відповідності з вимогами з якості та надійності, про що свідчать сертифікати ISO 9000 та ISO 9001, видані Міжнародною Організацією Нормалізації.

Технічні дані

Об’ємна продуктивність [m3/h]:	37,69
Робочий об’єм [cm3/rev]:	216,6
Количесиво обертів [1/min]:	2900
Маса [kg]:	88
Наповнення маслом [dm3]:	3,6
Тип масла:	160P
Макс. тиск испыт. – низька/висока сторона:	25/32
Макс. кількість стартів без софтстарта [1/h]:	12
Макс. заповнення системи холодоагентом [dm3]:	12,5
Хладагент:	R22

Приєднання

Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування):	–
Під’єднання вентиля Rotolock (нагнітання):	–
Трубне під’єднання на всмоктуванні (пайка):	1 3/8″
Трубне під’єднання на нагнітанні (пайка):	7/8″

Діапазон роботи

CCC	–
CE	+
UL	+

Продуктивність

Потужність [Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	16 887	21 015	25 811	31 356	37 726	45 002	53 260	62 580
35	16 038	20 064	24 733	30 122	36 312	43 379	51 403	60 462
40	15 143	19 053	23 580	28 800	34 794	41 639	49 414	58 197
45	–	17 993	22 363	27 400	33 183	39 791	47 302	55 795
50	–	–	21 092	25 931	31 489	37 846	45 079	53 267
55	–	–	–	24 403	29 722	35 813	753 42	50 622
60	–	–	–	–	27 892	33 702	40 335	47 870
65	–	–	–	–	26 009	31 524	37 835	45 022

Споживання потужності [кВт]

tc te	-20	-15	-10	-5	0	5	10	15
30	6 751	6 798	6 849	6 900	6 949	6 991	7 024	7 043
35	7 517	7 555	7 600	7 650	7 700	7 748	7 789	7 822
40	8 385	8 409	8 444	8 486	8 533	8 581	8 627	8 666
45	–	9 378	9 397	9 428	9 466	9 510	9 554	9 596
50	–	–	10 480	10 493	10 518	10 551	10 589	10 628
55	–	–	–	11 699	11 706	11 724	11 750	11 782
60	–	–	–	–	13 047	13 045	13 055	13 074
65	–	–	–	–	14 562	14 534	14 522	14 523

Струм [A]

tc te	-20	-15	-10	-5	0	5	10	15
30	14.74	14.82	14.86	14.86	14.86	14.86	14.90	14.99
35	15.54	15.64	15.68	15.69	15.69	15.70	15.73	15.81
40	16.47	16.58	16.64	16.66	16.66	16.66	16.69	16.76
45	–	17.68	17.75	17.78	17.78	17.79	17.81	17.88
50	–	–	19.04	19.08	19.09	19.10	19.12	19.18
55	–	–	–	20.58	20.60	20.61	20.63	20.69
60	–	–	–	–	22.35	22.36	22.38	22.43
65	–	–	–	–	24.35	24.37	24.39	24.44

Масове протягом [kg/s]

tc te	-20	-15	-10	-5	0	5	10	15
30	339.83	418.05	507.39	609.13	724.57	854.98	1 001.65	1 165.88
35	334.54	413.29	503.14	605.39	721.32	852.22	999.38	1 164.07
40	328.20	407.27	497.45	600.00	716.23	847.42	994.86	1 159.83
45	–	400.03	490.32	592.98	709.31	840.59	988.11	1 153.15
50	–	–	481.77	584.34	700.57	831.74	979.14	1 144.06
55	–	–	–	574.09	690.02	820.89	967.97	1 132.56
60	–	–	–	–	677.68	808.04	954.61	1 118.67
65	–	–	–	–	663.56	793.21	939.06	1 102.40

C. O. P. [Вт/Вт]

tc te	-20	-15	-10	-5	0	5	10	15
30	2.50	3.09	3.77	4.54	5.43	6.44	7.58	8.88
35	2.13	2.66	3.25	3.94	4.72	5.60	6.60	7.73
40	1.81	2.27	2.79	3.39	4.08	4.85	5.73	6.72
45	–	1.92	2.38	2.91	3.51	4.18	4.95	5.81
50	–	–	2.01	2.47	2.99	3.59	4.26	5.01
55	–	–	–	2.09	2.54	3.05	3.64	4.30
60	–	–	–	–	2.14	2.58	3.09	3.66
65	–	–	–	–	1.79	2.17	2.61	3.10

Робочі умови: перегрів на всмоктуванні: 11.1 K, охолодження: 8.3 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

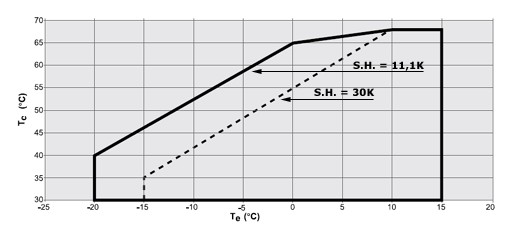

Діапазон застосування

sm1 - SM161

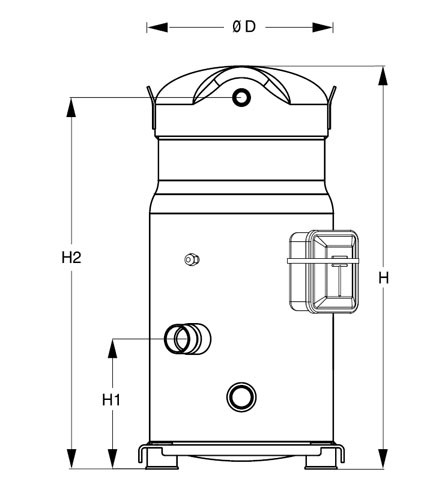

Розмір

sm1 2 - SM161

D	266	mm
H	591	mm
H1	180	mm
H2	556	mm

Специфікація

Електричні характеристики

Пусковий струм [A]:	145
Макс. робочий струм [A]:	32
Опір між фазами [Ω]:	0,94

Схема з’єднань для систем з відсмоктуванням холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SM161

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

LLSV: Електромагнітний вентиль рідинний

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Схема з’єднань для систем без відсмоктування холодоагенту

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SM161

TH: Термостат

180 s: Реле часу ATI

KA: Реле управління CI 4-2

KM: Головний контактор CI

KS: Вимикач запобіжників

BP: Реле низького тиску

HP: Реле високого тиску

Q1: Запобіжний вимикач

F1: Запобіжники

F2: теплове Реле TI

M: Двигун компресора

DGT: Термостат нагнетенного газу

Обладнання

Обладнання

Патрубок зрівнювання масла – соедительная муфта 3/8″
Зовнішній нагрівач – нагрівальний бандаж (Поясковый нагрівач) 65Вт, 230V
Комплект для полегшення пуску – м’який електронний старт MCI 25C
Акустичний кожух – акустичний кожух № каталогу Данфосс 7755017
Термостатичний захист на нагнітанні – термостатичний захист від підвищення температури нагнітання № каталогу Данфосс 7750009
