SH240

Потужність	Q60 404 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Сравнить

Категорії: Danfoss scroll, SH, Холодильні компресори

Холодильний компресор SH240 – це пристрій герметичного спірального типу. Обладнання поставляється в робочому стані. Для початку експлуатації його досить просто підключити до системи.

Холодильний компресор SH240 випущений датським виробником, фірмою Данфосс. Підприємство є міжнародним концерном, має 53 фабрики на всіх континентах, застосовує власні розробки і результати досліджень. Продукція виконана у відповідності з вимогами з якості та надійності, про що свідчать сертифікати ISO 9000 та ISO 9001, видані Міжнародною Організацією Нормалізації.

Технічні дані

Об’ємна продуктивність [m3/h]:	39,6
Робочий об’єм [cm3/rev]:	227,6
Кількість обертів [1/min]:	2900
Маса [kg]:	108
Наповнення маслом [dm3]:	6,7
Тип масла:	160SZ
Макс. тиск испыт. – низька/висока сторона:	30/45
Макс. кількість стартів без софтстарта [1/h]:	12
Макс. заповнення системи холодоагентом [dm3]:	13,5
Рівень звуку [dB]:	82
Хладагент:	R410A

Приєднання

Міліметри (мм)	Дюйми (GAS)
Трубне під’єднання на всмоктуванні (пайка):	41	1 5/8″
Трубне під’єднання на нагнітанні (пайка):	35	1 3/8″

Продуктивність

Потужність [W]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	25 912	31 929	39 037	371 47	57 070	68 269	81 105	–	–
25	24 366	30 269	37 206	45 313	54 727	65 586	78 025	92 182	–
30	22 789	28 548	35 285	43 135	52 237	62 726	74 739	88 413	103 885
35	21 182	26 769	33 276	841 40	49 600	59 690	71 247	84 409	99 313
40	–	24 932	31 181	38 430	46 817	56 479	67 552	80 173	94 478
45	–	23 040	29 001	35 906	43 892	53 096	63 655	75 705	89 383
50	–	–	26 738	33 269	40 825	49 542	59 558	71 008	84 030
55	–	–	–	30 522	37 618	45 819	55 262	66 083	78 419
60	–	–	–	–	34 272	41 928	50 769	60 931	72 552
65	–	–	–	–	–	37 871	46 081	55 555	66 432

Споживання потужності [kW]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	8 642	8 641	8 638	8 658	8 727	8 870	9 113	–	–
25	9 721	9 731	9 721	9 718	9 745	9 830	9 997	10 272	–
30	10 878	10 910	10 905	10 889	10 886	10 923	11 025	11 217	11 526
35	12 136	12 200	12 210	12 192	12 170	12 171	12 219	12 340	12 559
40	–	13 622	13 658	13 649	13 619	13 593	13 598	13 659	13 800
45	–	15 196	15 270	15 280	15 252	15 212	15 185	15 196	15 271
50	–	–	17 065	17 106	17 092	17 048	16 999	16 972	16 990
55	–	–	–	19 148	19 158	19 121	19 062	19 007	18 980
60	–	–	–	–	21 472	21 453	21 394	21 322	21 262
65	–	–	–	–	–	24 063	24 017	23 939	23 855

Струм [A]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	22.01	21.94	21.79	21.61	21.46	21.38	21.43	–	–
25	22.82	22.85	22.78	22.66	22.54	22.47	22.50	22.69	–
30	23.76	23.89	23.90	23.83	23.74	23.68	23.69	23.84	24.17
35	24.88	25.11	25.19	25.18	25.12	25.06	25.06	25.17	25.44
40	–	26.57	26.73	26.76	26.73	26.68	26.66	26.73	26.93
45	–	28.32	28.55	28.63	28.63	28.58	28.54	28.57	28.71
50	–	–	30.71	30.85	30.87	30.83	30.77	30.75	30.82
55	–	–	–	33.46	33.51	33.47	33.39	33.33	33.33
60	–	–	–	–	36.60	36.56	36.46	36.35	36.28
65	–	–	–	–	–	40.16	40.03	39.88	39.74

Масове протягом [kg/h]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	453.12	556.69	675.33	811.48	967.59	1 146.13	1 349.53	–	–
25	445.21	549.68	669.21	806.25	963.26	1 142.69	1 347.00	1 578.63	–
30	435.93	541.10	661.34	799.08	956.80	1 136.93	1 341.95	1 574.29	1 836.41
35	425.20	530.89	651.63	789.89	948.12	1 128.77	1 334.30	1 567.16	1 829.80
40	–	518.95	640.01	778.60	937.15	1 118.13	1 323.98	1 557.17	1 820.14
45	–	505.21	626.40	765.12	923.81	1 104.92	1 310.91	1 544.23	1 807.34
50	–	–	610.72	749.38	908.01	1 089.06	1 295.00	1 528.27	1 791.32
55	–	–	–	731.29	889.67	1 070.48	1 276.17	1 509.19	1 772.00
60	–	–	–	–	868.71	1 049.08	1 254.34	1 486.93	1 749.31
65	–	–	–	–	–	1 024.80	1 229.43	1 461.39	1 723.15

C. O. P. [W/W]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	3.00	3.70	4.52	5.47	6.54	7.70	8.90	–	–
25	2.51	3.11	3.83	4.66	5.62	6.67	7.80	8.97	–
30	2.09	2.62	3.24	3.96	4.80	5.74	6.78	7.88	9.01
35	1.75	2.19	2.73	3.35	4.08	4.90	5.83	6.84	7.91
40	–	1.83	2.28	2.82	3.44	4.15	4.97	5.87	6.85
45	–	1.52	1.90	2.35	2.88	3.49	4.19	4.98	5.85
50	–	–	1.57	1.94	2.39	2.91	3.50	4.18	4.95
55	–	–	–	1.59	1.96	2.40	2.90	3.48	4.13
60	–	–	–	–	1.60	1.95	2.37	2.86	3.41
65	–	–	–	–	–	1.57	1.92	2.32	2.78

Робочі умови: перегрів: 11.1 K, охолодження: 8.3 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

Діапазон застосування

sh 1 - SH240

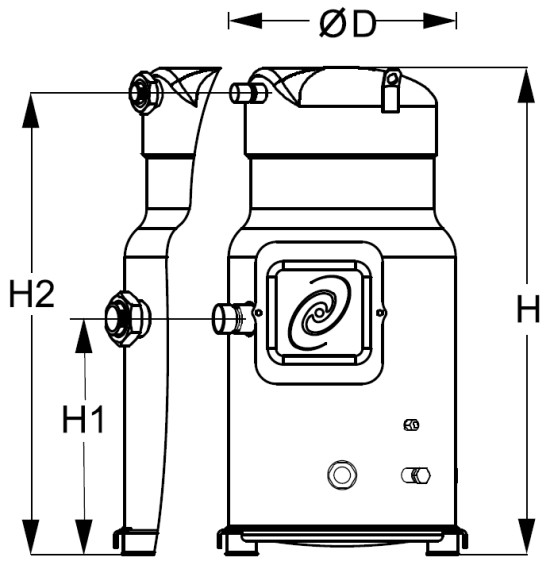

Розмір

sh2 - SH240

D	317,8	mm
H	682	mm
H1	330,5	mm
H2	646,5	mm

Специфікація

Однофазне електроспоживання

Електричні характеристики

Код живлення мотора:	4
Електропостачання:	400V/3/50Hz
Макс. робочий струм [A]:	42,1

Схема підключень для систем з pump-down циклом

sh shema3 - SH240

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний клапан рідини

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники / S: Передавач термічний

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

MPM: модуль двигуна

S: Ланцюговий термістор

Схема підключень для систем без pump-down циклів

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SH240

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний клапан рідини

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники / S: Передавач термічний

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

MPM: модуль двигуна

S: Ланцюговий термістор
