SH120

Потужність	Q29 934 W
Виробник
PDF	Завантажити

КУПИТЬ

В обране

Сравнить

Категорії: Danfoss scroll, SH, Холодильні компресори

Холодильний компресор SH120 – це пристрій герметичного спірального типу. Обладнання поставляється в робочому стані. Для початку експлуатації його досить просто підключити до системи.

Холодильний компресор SH120 випущений датським виробником, фірмою Данфосс. Підприємство є міжнародним концерном, має 53 фабрики на всіх континентах, застосовує власні розробки і результати досліджень. Продукція виконана у відповідності з вимогами з якості та надійності, про що свідчать сертифікати ISO 9000 та ISO 9001, видані Міжнародною Організацією Нормалізації.

Технічні дані

Об’ємна продуктивність [m3/h]:	20,3
Робочий об’єм [cm3/rev]:	116,9
Количесиво обертів [1/min]:	2900
Маса [kg]:	64
Наповнення маслом [dm3]:	3,3
Тип масла:	160SZ
Макс. тиск испыт. – низька/висока сторона:	33/45
Макс. кількість стартів без софтстарта [1/h]:	12
Макс. заповнення системи холодоагентом [dm3]:	7,9
Рівень звуку [dB]:	72,5
Хладагент:	R410A

Приєднання

Міліметри (мм)	Дюйми (GAS)
Трубне під’єднання на всмоктуванні (пайка):	35	1 3/8″
Трубне під’єднання на нагнітанні (пайка):	22	7/8″

Продуктивність

Потужність [W]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	12 492	15 499	19 065	23 258	28 147	33 799	40 284	–	–
25	11 777	14 723	18 196	22 266	27 000	32 466	38 733	45 869	–
30	11 048	13 918	17 285	21 217	25 782	31 048	37 083	43 956	51 734
35	10 306	13 087	16 333	20 113	24 494	29 545	35 335	41 930	49 400
40	–	12 231	15 342	18 955	23 138	27 961	33 490	39 794	46 941
45	–	11 352	14 313	17 745	21 717	26 296	31 550	37 549	44 359
50	–	–	13 248	16 485	20 230	24 552	29 518	35 196	41 655
55	–	–	–	15 177	18 681	22 731	27 394	32 737	38 831
60	–	–	–	–	17 071	20 835	25 180	30 175	35 888
65	–	–	–	–	–	18 864	22 878	27 510	32 829

Споживання потужності [kW]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	4 258	4 353	4 446	4 533	4 610	4 673	4 720	–	–
25	4 737	4 837	4 936	5 031	5 118	5 193	5 254	5 297	–
30	5 260	5 361	5 463	5 563	5 656	5 740	5 812	5 866	5 901
35	5 845	5 944	6 045	6 146	6 243	6 332	6 410	6 474	6 520
40	–	6 601	6 698	6 797	6 894	6 985	7 067	7 136	7 189
45	–	7 349	7 440	7 534	7 627	7 716	7 799	7 870	7 927
50	–	–	8 287	8 372	8 458	8 543	8 622	8 692	8 750
55	–	–	–	9 329	9 406	9 482	9 554	9 620	9 675
60	–	–	–	–	10 485	10 550	10 613	10 670	10 719
65	–	–	–	–	–	11 764	11 814	11 860	11 900

Струм [A]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	11.33	11.37	11.42	11.46	11.51	11.56	11.60	–	–
25	11.78	11.84	11.89	11.95	12.01	12.07	12.13	12.18	–
30	12.29	12.35	12.42	12.49	12.56	12.63	12.69	12.75	12.81
35	12.87	12.95	13.02	13.10	13.18	13.26	13.33	13.40	13.46
40	–	13.64	13.72	13.81	13.90	13.98	14.06	14.13	14.20
45	–	14.45	14.54	14.64	14.73	14.82	14.91	14.99	15.06
50	–	–	15.51	15.61	15.71	15.80	15.89	15.98	16.05
55	–	–	–	16.75	16.85	16.95	17.04	17.13	17.21
60	–	–	–	–	18.19	18.29	18.38	18.47	18.55
65	–	–	–	–	–	19.84	19.94	20.02	20.10

Масове протягом [kg/h]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	218.67	270.29	329.71	398.15	476.82	566.94	669.73	–	–
25	215.33	267.42	327.27	396.08	475.07	565.45	668.45	785.28	–
30	211.39	263.83	323.97	393.02	472.19	562.71	665.79	782.65	914.49
35	206.88	259.54	319.84	388.99	468.23	558.75	661.78	778.53	910.22
40	–	254.56	314.89	384.03	463.19	553.58	656.43	772.94	904.35
45	–	248.92	309.15	378.14	457.09	547.23	649.76	765.92	896.90
50	–	–	302.65	371.35	449.96	539.71	641.80	757.46	887.90
55	–	–	–	363.68	441.83	531.05	632.57	747.61	877.36
60	–	–	–	–	432.70	521.28	622.09	736.37	865.32
65	–	–	–	–	–	510.40	610.38	723.77	851.78

C. O. P. [W/W]

tc te	-25	-20	-15	-10	-5	0	5	10	15
20	2.93	3.56	4.29	5.13	6.11	7.23	8.53	–	–
25	2.49	3.04	3.69	4.43	5.28	6.25	7.37	8.66	–
30	2.10	2.60	3.16	3.81	4.56	5.41	6.38	7.49	8.77
35	1.76	2.20	2.70	3.27	3.92	4.67	5.51	6.48	7.58
40	–	1.85	2.29	2.79	3.36	4.00	4.74	5.58	6.53
45	–	1.54	1.92	2.36	2.85	3.41	4.05	4.77	5.60
50	–	–	1.60	1.97	2.39	2.87	3.42	4.05	4.76
55	–	–	–	1.63	1.99	2.40	2.87	3.40	4.01
60	–	–	–	–	1.63	1.97	2.37	2.83	3.35
65	–	–	–	–	–	1.60	1.94	2.32	2.76

Робочі умови: перегрів: 11.1 K, охолодження: 8.3 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

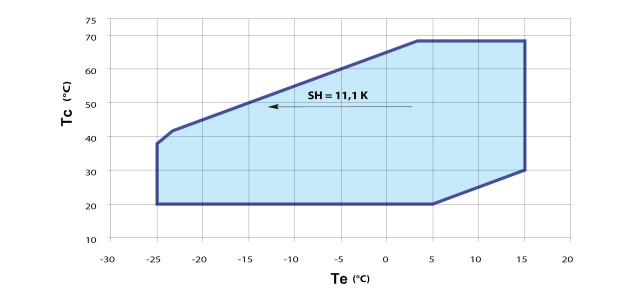

Діапазон застосування

sh 1 - SH120

Розмір

sh1 1 - SH120

D	243	mm
H	540	mm
H1	278	mm
H2	509	mm

Специфікація

Однофазное електроспоживання

Електричні характеристики

Код живлення мотора:	4
Електропостачання:	400V/3/50Hz
Макс. робочий струм [A]:	21,1

Схема підключень для систем з pump-down циклом

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SH120

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний клапан рідини

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники / S: Передавач термічний

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

MPM: модуль двигуна

S: Ланцюговий термістор

Схема підключень для систем без pump-down циклів

gif;base64,R0lGODlhAQABAAAAACH5BAEKAAEALAAAAAABAAEAAAICTAEAOw== - SH120

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний клапан рідини

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники / S: Передавач термічний

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

MPM: модуль двигуна

S: Ланцюговий термістор
