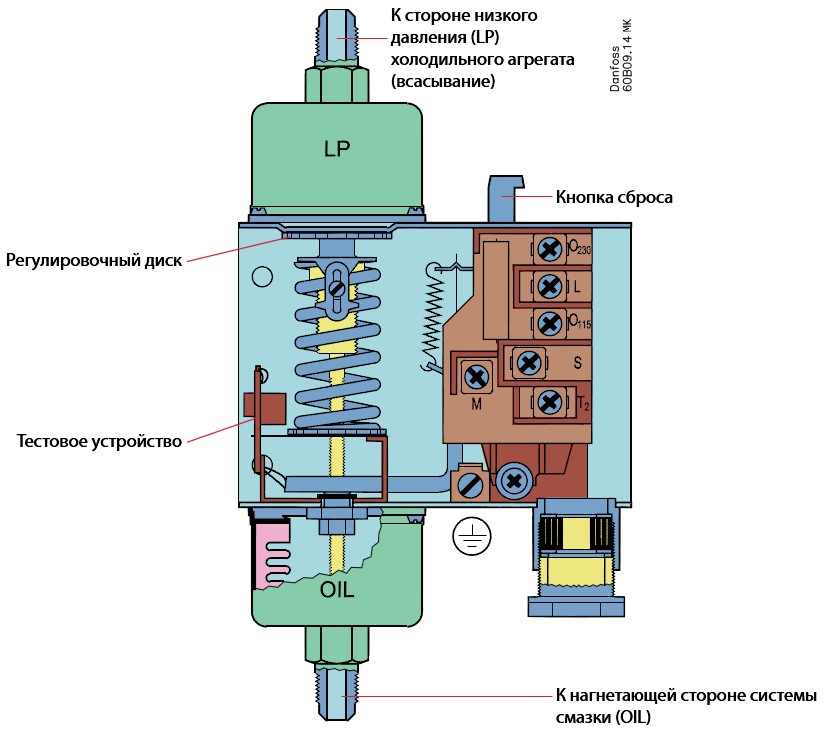

Реле MP служать для контролю тиску масла в компресорі холодильної установки. Вони допомагають уникнути виходу з ладу обладнання у разі виникнення аварійної ситуації. Реле MP відключать двигун після того, як визначать неприпустимо низький рівень внутрішнього тиску, і обладнання залишиться збереженим.

Особливості пристроїв:

• напруга – 230 В або 115;
• максимальний робочий тиск – 17 бар;
• випробувальний тиск – 22 бар.

Температурна компенсація відбувається в діапазоні 40-60 градусів, а максимальна температура може досягати 100 градусів.

Реле MP виробляються європейською компанією Данфосс під чітким контролем інженерів і обслуговуючого персоналу. Пристрої повністю відповідають всім загальноприйнятим стандартам і дозволяють отримати значну економію при технічному обслуговуванні холодильного обладнання.

Переваги

• Може працювати як із змінних, так і з постійним струмом;
• Вкрай малий час замикання/розмикання контактів;
• Працюють з усіма поширеними фторвмісними холодоагентами.

Особливості

• Відповідають вимогам стандарту EN 60947;
• Широкий діапазон регулювання;
• Гвинтові клеми дозволяють фіксувати провід перетином від 6 до 14 мм;
• Зручний доступ до електричних з’єднань.

Для фторовмісних холодоагентів

	Тип реле	Диференціал Δp, бар	Макс. диффе- ренциал пе- реключателя Δp, бар	Діапазон регулювання на стороні низького тиску, бар	Затримка срабаты- вання реле часу, з	Контакт- ва навантаження	Кодовий номер
							Штуцери
							Під відбортовку 1/4 ” (6 мм)	Під пайку (ODF), капілярна трубка довжиною 1 м
	MP 54	0,65	0,2	-1 – 12	0 (2)	B	060B029766	–
		0,65	0,2	-1 – 12	45	A	060B016666	–
		0,9	0,2	-1 – 12	60	A	060B016766	–
		0,65	0,2	-1 – 12	90	A	060B016866	–
		0,65	0,2	-1 – 12	120	A	060B016966	–
	MP 55	0,3–4,5	0,2	-1 – 12	45	A	060B017066	060B013366
		0,3–4,5	0,2	-1 – 12	60	A	060B017166	–
		0,3–4,5	0,2	-1 – 12	60	A	060B017866 (1)	–
		0,3–4,5	0,2	-1 – 12	90	A	060B017266	–
		0,3–4,5	0,2	-1 – 12	120	A	060B017366	060B013666
		0,3–4,5	0,2	-1 – 12	0 (2)	B	060B029966	–

Для аміаку (R717) і фторовмісних холодоагентів

	Тип реле	Диференціал Δp, бар	Макс. диффе- ренциал пе- реключателя Δp, бар	Діапазон регулювання на стороні низького тиску, бар	Затримка срабаты- вання реле часу, з	Контакт- ва навантаження	Кодовий номер
							Штуцери
							Під зварної ніпель ∅ 6,5 / 10 мм	Під відрізне кільце ∅ 6 мм
	MP 55A	0,3–4,5	0,2	-1 → 12	45	A	060B017466	060B018266
		0,3–4,5	0,2	-1 → 12	60	A	060B017566	060B018366
		0,3–4,5	0,2	-1 → 12	60	A	060B017966 (1)	–
		0,3–4,5	0,2	-1 → 12	90	A	060B017666	060B018466
		0,3–4,5	0,2	-1 → 12	120	A	060B017766	–
		0,3–4,5	0,2	-1 → 12	0 (2)	B	060B029866 (2)	060B029666

1) З індикатором, який горить під час нормальної роботи компресора.
Примітка: якщо індикатор згас, час роботи компресора не повинен перевищити тривалість затримки спрацьовування.
2) Реле без реле часу застосовуються в тих випадках, якщо потрібно затримка спрацьовування, що відрізняється від стандартних (наведено у таблиці). В цьому випадку необхідно використовувати зовнішнє реле затримки.

Контактна навантаження
Тип A:
Вихідні контакти реле часу M-S:
AC15: 2 A, 250 В
DC13: 0,2 A, 250 В

Тип B (без реле часу):
AC15: 0,1 A, 250 В
DC13: 12 Вт, 125
