MFZ166A4AA

MFZ166A4AA

Потужність Q17 616 W
Виробник
PDF Завантажити

КУПИТЬ
В обране
Порівняти
Категорії: , ,

Холодильний компресор MFZ166A4AA – це пристрій герметичного спірального типу. Пристрій працює з холодильними агентами R404A і R507.

Холодильний компресор MFZ166A4AA випускається виробником з Данії, компанією Данфосс. Це міжнародний концерн, що має 53 фабриками в 21 країні. Продукція випускається з застосуванням власних розробок і відповідає всім європейським вимогам за якістю. Це підтверджено наявністю сертифікатів ISO 9000 та ISO 9001, виданих Міжнародною Організацією Нормалізації.

Модель має наступні характеристики:

Технічні дані

Об’ємна продуктивність [m3/h]: 29
Робочий об’єм [cm3/rev]: 166,6
Количесиво обертів [1/min]: 2900
Маса [kg]: 80
Наповнення маслом [dm3]: 3,7
Тип масла: POE – 160Z
Макс. тиск испыт. – низька/висока сторона: 25/41
Макс. кількість стартів без софтстарта [1/h]: 12
Макс. заповнення системи холодоагентом [dm3]: 10
Хладагент: R404A/R507

Приєднання

Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування): 1 3/4″
Під’єднання вентиля Rotolock (нагнітання): 1 1/4″
Трубне під’єднання на всмоктуванні (пайка): 1 1/8″
Трубне під’єднання на нагнітанні (пайка): 3/4″

Діапазон роботи

CCC –
CE +
UL +

Продуктивність

Потужність [Вт]

tc te -30 -25 -20 -15 -10 -5 0 5
20 11 396 13 965 17 035 20 656 24 880 29 757 35 338 –
25 10 685 13 137 16 050 19 475 23 462 28 063 33 328 –
30 9 984 12 314 15 065 18 288 22 035 26 354 31 298 36 916
35 9 286 11 489 14 073 17 090 20 589 24 623 29 240 34 493
40 8 583 10 654 13 066 15 871 19 119 22 861 27 148 32 029
45 7 867 9 801 12 037 14 625 17 616 21 062 25 012 29 518
50 – 8 923 10 977 13 343 16 073 19 217 22 826 26 950
55 – – 9 879 12 018 14 481 17 319 20 582 24 320
60 – – 8 735 10 643 12 834 15 360 18 271 21 618

Споживання потужності [кВт]

tc te -30 -25 -20 -15 -10 -5 0 5
20 4 290 4 582 4 887 5 216 5 579 5 984 6 443 –
25 4 644 4 949 5 264 5 597 5 959 6 359 6 807 –
30 5 029 5 354 5 682 6 025 6 391 6 792 7 235 7 733
35 5 455 5 804 6 152 6 510 6 887 7 292 7 737 8 231
40 5 931 6 310 6 683 7 062 7 454 7 871 8 322 8 817
45 6 467 6 881 7 285 7 689 8 103 8 537 8 999 9 501
50 – 7 528 7 968 8 403 8 844 9 299 9 779 10 294
55 – – 8 740 9 212 9 685 10 167 10 670 11 203
60 – – 9 611 10 126 10 636 11 152 11 683 12 239

Струм [A]

tc te -30 -25 -20 -15 -10 -5 0 5
20 9.14 9.35 9.68 10.09 10.58 11.11 11.68 –
25 9.54 9.78 10.13 10.57 11.06 11.60 12.16 –
30 9.97 10.26 10.64 11.10 11.62 12.16 12.72 13.27
35 10.47 10.80 11.23 11.72 12.26 12.82 13.39 13.93
40 11.04 11.43 11.91 12.44 13.01 13.59 14.17 14.73
45 11.72 12.17 12.70 13.28 13.88 14.50 15.10 15.66
50 – 13.03 13.62 14.25 14.90 15.55 16.18 16.77
55 – – 14.69 15.38 16.08 16.78 17.44 18.05
60 – – 15.93 16.68 17.44 18.19 18.90 19.54

Масове протягом [kg/s]

tc te -30 -25 -20 -15 -10 -5 0 5
20 248.92 308.59 378.57 461.33 559.35 675.10 811.04 –
25 245.37 304.63 374.09 456.23 553.52 668.44 803.46 –
30 241.60 300.44 369.38 450.89 547.46 661.55 795.64 952.20
35 237.59 296.01 364.43 445.32 541.16 654.42 787.58 943.11
40 233.32 291.32 359.21 439.48 534.59 647.02 779.25 933.75
45 228.77 286.34 353.71 433.35 527.74 639.34 770.64 924.10
50 – 281.06 347.91 426.92 520.58 631.35 761.72 914.15
55 – – 341.78 420.17 513.10 623.04 752.47 903.87
60 – – 335.31 413.07 505.27 614.38 742.88 893.24

C. O. P. [Вт/Вт]

tc te -30 -25 -20 -15 -10 -5 0 5
20 2.66 3.05 3.49 3.96 4.46 4.97 5.48 –
25 2.30 2.65 3.05 3.48 3.94 4.41 4.90 –
30 1.99 2.30 2.65 3.04 3.45 3.88 4.33 4.77
35 1.70 1.98 2.29 2.63 2.99 3.38 3.78 4.19
40 1.45 1.69 1.96 2.25 2.56 2.90 3.26 3.63
45 1.22 1.42 1.65 1.90 2.17 2.47 2.78 3.11
50 – 1.19 1.38 1.59 1.82 2.07 2.33 2.62
55 – – 1.13 1.30 1.50 1.70 1.93 2.17
60 – – 0.91 1.05 1.21 1.38 1.56 1.77

Робочі умови: температура всмоктуваного газу: 20 C, охолодження: 0 K

tc – Температура конденсації [ºC]

te – Температура кипіння [ºC]

Діапазон застосування

mfz - MFZ166A4AA

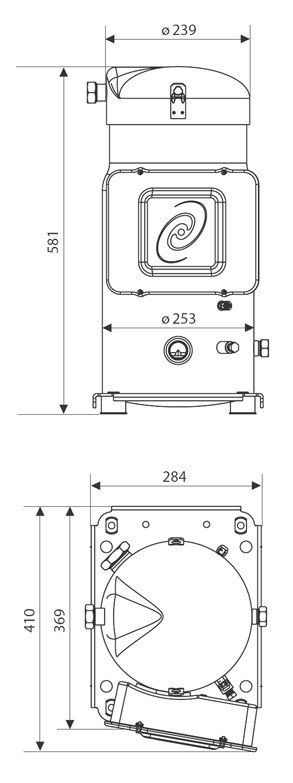

Розмір

mfz1 - MFZ166A4AA

Специфікація

Електричні характеристики

Номінальна напруга [V/~/Hz]: 400/3/50
Діапазон допустимого напруги: 360-440
Опір між фазами [Ω]: 1,05
Макс. робочий струм [A]: 29
Пусковий струм [A]: 130

Схема з’єднань для систем без відсмоктування холодоагенту

lfz1 3 - MFZ166A4AA

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний вентиль рідинний

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

Схема з’єднань для систем з відсмоктуванням холодоагенту

lfz1 4 - MFZ166A4AA

TH: Термостат

180 s: Передавач часу 3 хв

KA: Передавач контролюючий

LLSV: Електромагнітний вентиль рідинний

KM: Контактор компресора

KS: Вимикач запобіжників

BP: Пресостат низького тиску

HP: Реле високого тиску

Q1: Вимикач безпеки

F1: Запобіжники

F2: Передавач термічний

M: Двигун компресора

thM: Термозахист двигуна

DGT: Термостат нагнетенного газу

Обладнання

Обладнання

  • зовнішній нагрівач – нагрівальний бандаж (Поясковый нагрівач) 65Вт, 230V
  • клапани Rотolock (для MFZ166)

– всмоктування: під’єднання вентиля Rotolock 1 3/4″, трубне під’єднання 1 1/8″

– нагнітання: під’єднання вентиля Rotolock 1 1/4″, трубне під’єднання 3/4″

  • Комплект для полегшення пуску – м’який електронний старт MCI 25
  • Термостатичний захист на нагнітанні – термостатичний захист від підвищення температури нагнітання № каталогу Данфосс 7750009
