Категорії: Фильтра, Холодильна автоматика

Фільтра DAS мають антикислотное призначення, очищають системи кондиціонування і холодильні установки від продуктів обгорання обмотки двигуна компресора. Кислота і волога поглинаються з контуру з застосуванням твердої серцевини. Він складається з активованих сплавів алюмінію і молекулярного сита. Головне завдання – запобігти передчасному виходу з ладу компресора.

Фільтра DAS застосовують:

для роботи транспортних рефрижераторів;
в кондиціонерах;
у звичайних холодильних системах.

Пристрою встановлюють в будь-якому положенні. Стрілка вказує, в якому напрямку рухається холодильний агент. Вони працюють з усіма типами холодоагентів. У фільтрів досить великий діаметр, що сприяє оптимізації втрат тиску. Твердих частинок у фільтрі не з’являється, так як зерна в сердечнику пов’язані в єдине ціле і не переміщаються щодо один одного.

Виробник випускає продукцію з сертифікатами відповідності і проводить повний цикл попереднього тестування.

Технічні характеристики

Штуцер під відбортовку

Тип фільтра	Розмір штуцера, дюйми	Кодовий номер1
DAS 083	3/8	023Z1001
DAS 084	1/2	023Z1002
DAS 164	1/2	023Z1007
DAS 165	5/8	023Z1008

Штуцер під пайку

Тип фільтра	Розмір штуцера, дюйми	Кодовий номер1
DAS 083	3/8	023Z1003
DAS 084	1/2	023Z1004
DAS 085	5/8	023Z1005
DAS 086	3/4	023Z1006
DAS 164	1/2	023Z1009
DAS 165	5/8	023Z1010
DAS 166	3/4	023Z1011
DAS 167	7/8	023Z1012
DAS 305	5/8	023Z1013
DAS 306	3/4	023Z1014
DAS 307	7/8	023Z1015
DAS 309	1 1/8	023Z1016
DAS 417	7/8	023Z1017
DAS 419	1 1/8	023Z1018
DAS 607	7/8	023Z1019
DAS 609	1 1/8	023Z1020

1) Позиції з кодовими номерами, зазначеними жирним шрифтом, що знаходяться на складі і можуть бути поставлені в короткий час.

Переваги

Великий діаметр антикислотного фільтра забезпечує низьку швидкість хладагента і мінімальні втрати тиску;
Виключається утворення твердих частинок, оскільки зерна в сердечнику пов’язані і не можуть рухатися одне відносно одного;
З новою конструкцією держателя потрібно мінімум вільного місця для заміни сердечників;
Завдяки порошковій фарбі корпус фільтра може працювати в соляному тумані не менше 500 годин.

Особливості

Встановлюються в будь-якому положенні. Напрямок течії холодоагенту вказується стрілкою на корпусі;
Випускаються фільтри об’ємом від 8 до 60 дюйм3 (від 125 до 984 см3);
Може працювати з ХФУ, ГХФУ та ДФУ холодоагентами.

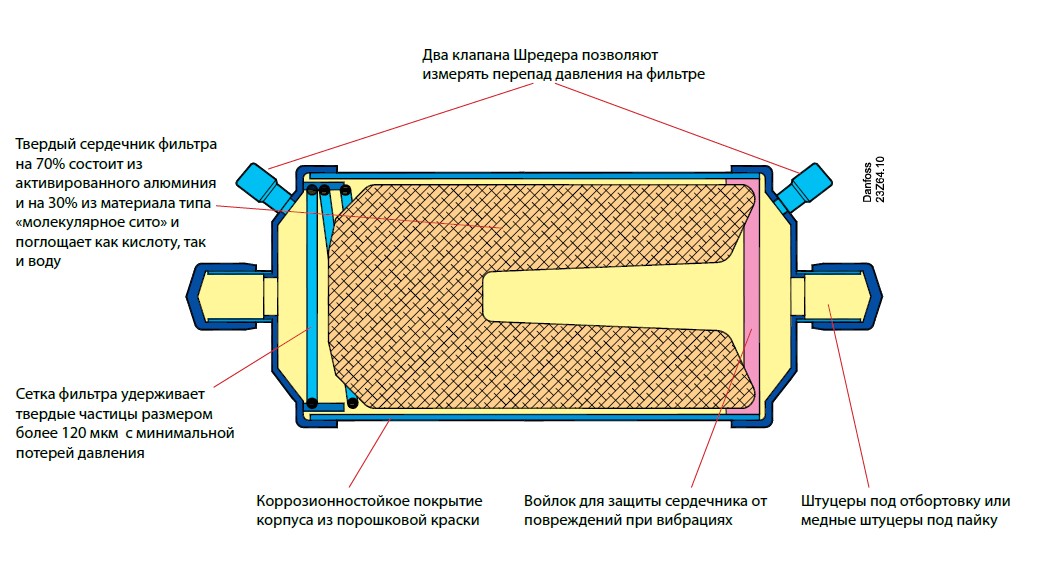

das1 3 - DAS

Продуктивність

Тип фільтра	Номінальна холодопродуктивність, Qn (2)			Продуктивність по кислоті (3), р
	R22/R407C/R410A	R134a	R404A/R507
	кВт	кВт	кВт
DAS 083	6	3,5	4,5	3,8
DAS 084	10	5,5	8
DAS 085	14,5	9	12,5
DAS 086	19	11,5	16,5
DAS 164	10,5	6	8,5	8,6
DAS 165	15	9,5	13
DAS 166	20	12	17
DAS 167	22	13,5	19
DAS 305	18	11	15	18,2
DAS 306	22	14	19
DAS 307	26	16	22
DAS 309	31	20	27
DAS 417	30	18	25	24,3
DAS 419	35	22	30	24,3
DAS 607	20	12	17	36,5

2) Номінальна холодопродуктивність вказана при:
– температурі кипіння te = 4 °C
– перепаді тиску на фільтрі Δp = 0,21 бар
3) Продуктивність по відношенню до олеиновым кислот при загальному кислотному числі 0,05 TAN

Холодопродуктивність для інших температур кипіння розраховується з допомогою поправочних коефіцієнтів (див. нижче), для чого необхідно фактичну продуктивність випаровувача розділити на коефіцієнт, що відповідає необхідній температурі кипіння. Одержане значення використовується для вибору фільтра за наведеними в таблиці вище значенням номінальної холодопродуктивності.

Qe / Fe = Qn
Qe – фактична потужність
Qn – номінальна холодопродуктивність
Fe – поправочний коефіцієнт

Поправочні коефіцієнти Fe для температур кипіння, °C

°C	4	0	-5	-10	-15	-20	-25	-30	-35	-40
Fe	1	0,9	0,75	0,6	0,5	0,4	0,35	0,25	0,2	0,15

Приклад
Для очищення хладагента R22 при холодопродуктивності випарника 8,5 кВт при температурі кипіння -20°С можна використовувати антикислотний фільтр-осушувач з номінальною холодопродуктивністю 8,5/0,4 = 21,25 кВт або вище. Наприклад, фільтр DAS 306.
